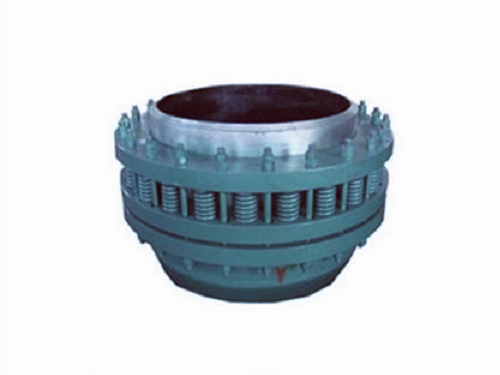

AGZ高温型波纹补偿器
AGZ高温型波纹补偿器习惯上也叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。
高温轴向型波纹补偿器产品说明:
1、压力范围:0.1-0.6Mpa
2、温度范围:小于等于1300摄氏度
3、通径范围:DN300-DN4000mm
4、疲劳寿命:2000次
高温补偿器也称高温轴向型膨胀节、伸缩器、伸缩节,可补偿高温管道的轴向变形,是由一组或两组不锈钢波纹管和碳钢连接件组成,由于产品需承受高温,承温部分由喷涂、隔热砖(由工程按装施工)和隔温层(产品制做时完成)二部分组成,完满足用户对产品承温及产品使用寿命的需要。
一、结构特点:
高温轴向型补偿器可补偿高温管道的轴向变形,是一组或二组不锈钢波纹管和碳钢连接组成。由于产品承受高温,承温部分由耐火层(由工程安装施工)和隔温层(产品制作时完成)两部分组成。完满足产品承温及产品使用寿命的需要。
二、型号:本厂生产DN500—DN2100mm,压力等级为0.25—2.5MPa.
三、连接方式:1、接管连接式 2、法兰连接式
四、产品补偿量:根据用户要求。
高温波纹补偿器其特征在于:波纹管与两端接管及法兰组成三次风管高温型补偿器,在限位环上设置限位销轴,两端的法兰通过调整拉杆进行调整,波纹管内设置导流筒,在波纹管、接管与导流筒间的充填物为含皓硅酸铝纤维及硅橡胶石棉绳,并通过密封圈进行密封,导流筒采用耐热钢材料,通过不锈钢丝网在其内侧形成隔热层,在导流筒内浇注料挂钩上浇注浇注料。
产品特点:
1、多向补偿,可以在较小的尺寸范围内提供较大的duowei方向补偿。
2、低噪节能,能的减少风机等系统的噪声、震动并节能降耗。
3、无反推力,主体材料为纤维织物,无力的传递。使项目上的管道及设备避免使用较大的支座,节省大量材料和劳动力,提高了设备及系统的性。
4、采用youji硅、fu等高分子材料涂覆处理,具有优良的、蚀和密封性能,kangpilao,kanglaohua。
5、安装简单,更换容易,无需的对中,更换时无需起重设备,所需时间短。
高温波纹补偿器适用于水泥行业三次风管道及其它高温介质场合,耐温可达1200℃以上,安装使用方便,免维护,大限度系统,使用寿命是普通高温型补偿器的2-4倍,降低了工程造价。
