内外压平衡波纹补偿器

内外压平衡波纹补偿器

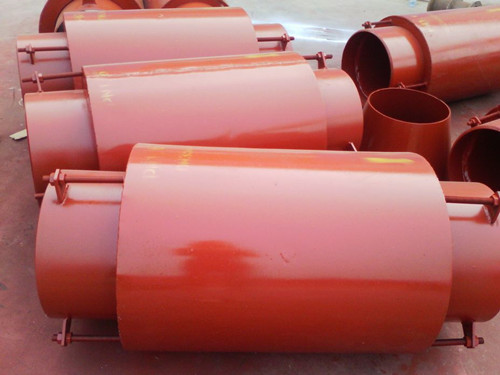

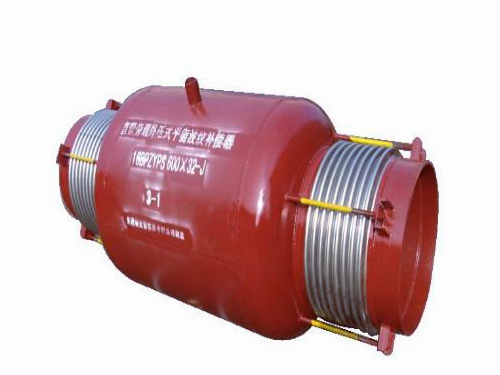

内外压平衡波纹补偿器的详细信息:
内外压平衡波纹补偿器

1、内外压平衡波纹补偿器又叫内外压力平衡式管道伸缩节,金属波纹伸缩节。管道伸缩节由内压伸缩节和外压伸缩节连接而成。

2、内外压平衡波纹补偿器具有吸收内压推力的能力,具有良好的导向性、产品刚度小、外形尺寸小鞥特点。

3、内外压平衡波纹补偿器连接方式:①法兰连接式②接管连接式。

4、内外压平衡波纹补偿器轴向补偿量:根据用户要求。

5、工称压力:0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa

内外压力平衡式波纹补偿器,也称为补偿器、压力平衡波纹伸缩器、平衡式波纹伸缩节、波纹膨胀节,从根本上解决了盲板力对固定支架的推力问题,从而简化了固定支架的设计和施工,降低了工程造价。

一、结构特点:

内外压力平衡型波纹补偿器是由内压的工作波和一个外压的平衡波组成,能补偿管系的轴向位移,内压推力自身平衡,本结构可用于不宜设置固定支架的高物位置管线中。

二、型号:本厂生产DN50—2000mm  压力级别0.1—1.6Mpa

三、连接方式:1、法兰连接式  2、接管连接式

四、型号补偿量:根据客户需要

使用说明:

内外压平衡式波纹补偿器,能补偿管道系统中的轴向位移,内压推力自身平衡,本结构可用于不宜设置固定支架的高物位置管线中。

内外压平衡式波纹补偿器对支座作用力的计算:

轴向弹性力:Fx=Kx*(f*x)

式   中:Kx-轴向刚度N/mm

X-轴向实际变形量mm

f-计算系数,当预变形(包括△X=0时)f=1/2,当不进行预变形时,f=1。

结构特点

内外压力平衡式伸缩节由内压伸缩节和外压伸缩节连接而成。

安装使用注意事项:

(1)安装时疏水口向下。

(2)现场安装完后,拆除拉杆。

(3)安装时介质流向与管道伸缩节的流向标志一致。


泊头市星航波纹管制造有限公司提供高温轴向型补偿器,矩形金属膨胀节补偿器,直埋膨胀节补偿器,大拉杆横向波纹补偿器,调节关挡风门,非金属矩形补偿器,压力平衡波纹补偿器,关挡风门,高温烟道膨胀节补偿器,圆形非金属补偿器,矩形非金属补偿器等产品。
